波長板

波長板

高耐力波長板

 波長板には当社が得意とする紫外、可視、近赤外の高耐力コーティングが施されています。1/2波長板と当社の高耐力コーティングを施したPBSをセットでご使用いただくことで、高耐力光アッテネータを構築することができます。
ゼロオーダ、トゥルーゼロオーダ、アクロマティック、波長や形状の異なる特注品、マウント付きでの製作も承っております。

主な特徴

高いレーザ耐力
レーザ耐力>10J/cm2 @1064nm
PBSとの組み合わせでアッテネータを構築可能

製品一覧

1/2波長板(マルチオーダ)
型番 マウント 設計波長 損傷閾値(代表値)
KWH266-15 無し 266nm >2J/cm²
KWH266-25
KWH266-25MT 有り
KWH266-30MT
KWH355-15 無し 355nm >5J/cm²
KWH355-25
KWH355-25MT 有り
KWH355-30MT
KWH532-15 無し 532nm >8J/cm²
KWH532-25
KWH532-25MT 有り
KWH532-30MT
KWH1064-15 無し 1064nm >10J/cm²
KWH1064-25
KWH1064-25MT 有り
KWH1064-30MT
共通仕様
波長板
材質 光学水晶
外形公差 +0/-0.2mm
厚み 0.3mm
リタデーション公差 ±λ/200@23±2℃
表面欠陥(S-D) 10-5(MIL-PRF-13830B)
透過波面精度 λ/10(λ=633nm)
平行度 ≦2秒
反射防止膜 R≦0.2%/surace
マウント
外形公差 ±0.1mm
厚み公差 ±0.1mm

カタログダウンロード

オプティクスカタログ

1/4波長版(マルチオーダ)
1/2波長板の型番の先頭”KWH”を”KWQ”に置き換えてご依頼ください。

外形寸法図

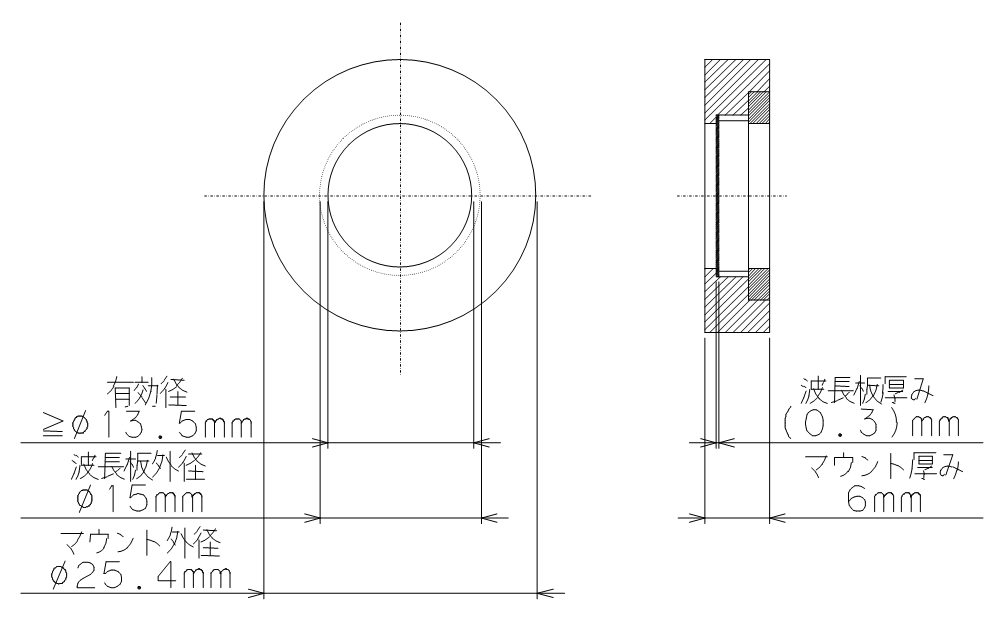

■KWH***-15、KWH***-25MT

外形寸法図・KWH***-15、KWH***-25MT

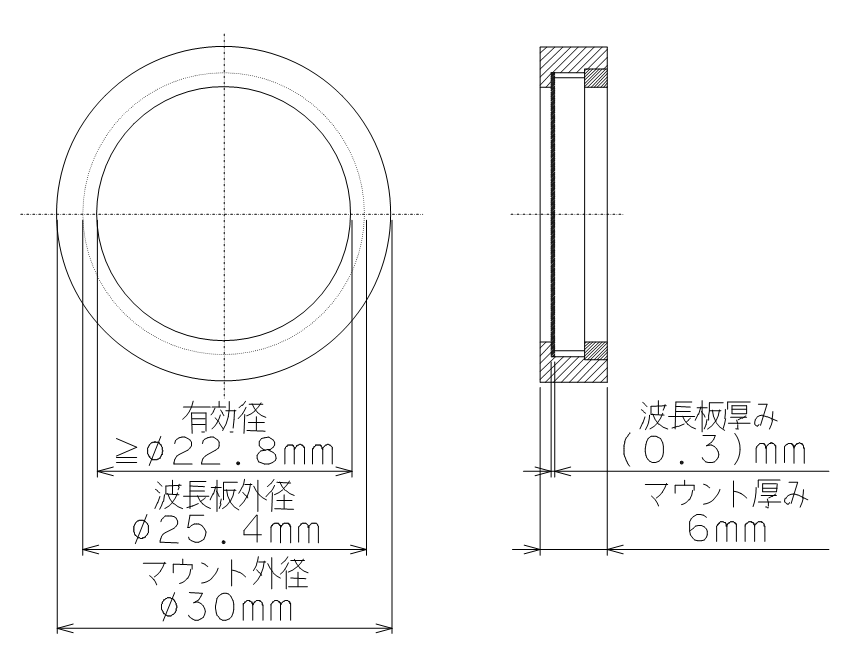

■KWH***-25、KWH***-30MT

外形寸法図・KWH***-25、KWH***-30MT
